作者：海為PLC試用客戶 嚴工
窯爐設備的控制系統并不復雜，但是安全和穩定性要求比較高，在八九十年代一般都選用進口PLC，自己是跟師傅學的進口PLC，一直也使用進口品牌。因為窯爐設備的控制系統并不復雜，所以一直都想改用我們國產的PLC來控制，這次正好海為公司搞活動，本人有幸能夠成為活動中的第一批試用客戶，在此深表感謝。
本人這次申請了S32S2R+S08TC024N+S04AO024N原本是要配合屏通的人機做一條全自動的5立方電熱梭式窯，經過2天熟悉和通信實驗，基本上可以達到要求。后來由于種種原因，沒有用上。就改用在一條電熱輥道窯上。
一、基本配置：
1.PLC 海為S32S2R一臺；
2.變頻器三菱E740-5.5K一臺，根據PLC指令作為傳動的正反轉控制，深圳3.7kw變頻器一臺，作為出口排氣風機控制。
3.臺灣華特電力調整器7臺，作為7個溫控區的電力控制。
4.臺灣臺儀智能溫度調節儀7臺，作為7個溫控區的溫度監控。
二、工藝流程：
陶瓷產品放在輥道窯的入口平臺上，通過棍棒帶動輸送進窯爐進行煅燒后送到窯爐出口平臺。按照操作需要進行正轉（前進）、反轉（后退）、正反轉（擺動）、停電保持（記憶）。燒成曲線由7臺電力調整器和調節儀共同控制，如有異常情況發生需要進行相應的警報提示。

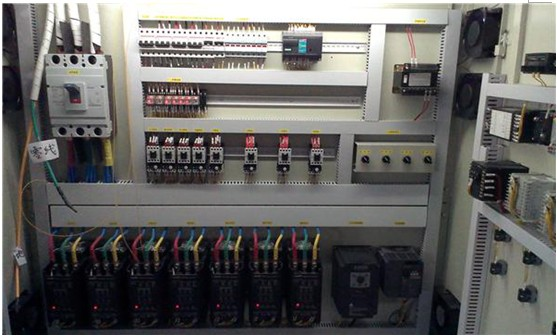

圖1 控制柜近照
圖2 海為S32S2R的PLC
圖3 完工后的輥道窯出口平臺
圖4 部分程序圖
三、程序編寫與轉化
參照原來歐姆龍的程序重新編譯成海為PLC的大概花了1個小時，（自己還不夠熟練海為的，如果有程序轉換功能就好了）經過通電實驗，基本的I/O控制跟歐姆龍的（CP1E）效果一樣，基本上分不出差別，但是在通信方面就比歐姆龍的強多了，我實驗的三菱，英威騰變頻器和屏通人機都可以完美通信，特別是海為的TC和模擬量模塊也帶通信功能，做得相當好，精度也完全可以達到窯爐要求。
四、海為PLC的優點是：
1.通信功能強大。
2.軟件是小而強大，指令集成度高（也限制了工程師的二次開發能力），模擬量使用方便。
3.仿真功能強大。
4.價格優勢。
5.開關量輸入漏極源極都可以。比較方便。
6.TTC這個指令相當好用，這個指令對窯爐設備的曲線控制太好了，如果用歐姆龍來編寫，程序比較龐大復雜，用海為的話就簡單的多了需要多少段都可以增加，歐姆龍一旦程序寫好了，要增加起來就相當麻煩了。希望這個版本的plc的TTC指令也有暫停，繼續功能，再增加剩余時間等等。
PLC及其編程軟件的優點我就不再多說了，相信大家但是有目共睹的。
五、有待完美之處：
1.編程軟件要增加橫線豎線（如并聯分支就沒有橫線豎線來得快）和一些常用指令的快捷方式，（如并聯分支就沒有快捷鍵）特別建議允許用戶可以根據自己的編程習慣自定義快捷鍵。
2.增加一個地址增量復制功能，因為很多程序都是一樣的只是地址不一樣而已。
3.增加一個程序轉換功能，將主流PLC的程序轉換成海為PLC的程序，可以大大節省換PLC的時間（我就經常將三菱FX系列的轉換成歐姆龍CP1E系列的來用），這樣也會大大增加國產PLC的使用率。
期待海為更多的PLC早日上市，支持國產，支持海為，讓國產海為在大家共同的關心和支持下走向世界，成為世界名牌！
