- / 海為HMI PLC TVBOX CBOX在石油采集行業應用解決方案
作者：海為技術支持部
隨著科技的不斷進步，我國工業化水平邁上一個新的臺階，石油作為工業能源的重要組成部分，傳統石油電氣自動化技術實時數據采集性能差、存儲分散、數據共享能力不足，即無法滿足企業數據實時采集數據、數據集中管理、快速調用數據的需要。本文將介紹基于海為物聯體系在石油采集行業的應用。
現場畫面
一、控制要求
石油采集最關鍵的就是安全生產，安全生產過程中儲罐的運行狀態、溫度、壓力以及可燃氣體含量，抽油機、鉆臺和修井機的工作狀態、平衡狀態、減剎自檢狀態等均是重要指標，這些數據指標的實時采集可依靠海為PLC來實現，海為HMI和支持APN卡的海為云盒可將采集到的數據傳輸及存儲并可通過歷史數據查看報表圖元進行歷史數據查看以實現數據的傳輸、存儲和調用，
通過海為D系列觸摸屏對設備進行本地視頻監控，通過海為云平臺以及手機APP對設備進行遠程數據監控，最后通過海為智聯中樞（TVBOX4）將各設備數據、設備報警信息實時顯示在大屏上，打造智慧集控中心。
海為物聯體系拓撲圖如下圖所示。
海為物聯體系拓撲圖
二、選型配置
1. Haiwell（海為）B7H智聯HMI/D7 智聯HMI：
? 支持云端/手機端訪問控制，無需二次組態，可多人同步或異步監控，操作性強；
?可以遠程實現手機APP、云網站遠程上下載HMI和PLC程序；
?支持文本轉語音播報、全場景語音對講、音頻文件播放、攝像頭監控、RFID/NFC識別等應用；
?支持MQTT、OPCUA、HTTP、TCP等多種開放性接口，輕松實現數據采集上報，對接ERP/MES等第三方應用。
2. Haiwell(海為)智聯網關 CBOX(本例用于APN卡的數據采集)：
?支持APN卡的數據采集，可輕松區分連接網絡；
?打破傳統 Web 組態?案，?需?次組態，所?即所得；?持多?同時異步或同步監控，支持多端訪問控制，操作性強；
?可下載 HMI 組態?程，通過?機本地直接訪問?程畫?，?持掃碼直達；
?可以遠程實現手機APP、電腦云網站和遠程上下載HMI和PLC程序。
3. Haiwell （海為）智聯中樞TVBOX：
?以TVBOX為中樞，聚合海為智聯HMI、網關、PLC、云平臺、數據可視化、手機、平板、電腦、電視、攝像機及第三方ERP/MES等系統，打造智慧集控中心。
?實現手機、平板與大屏協同聯動，無需鼠標、鍵盤、遙控器即可對大屏進行控制；
?一臺 TVBOX，一臺電視，無需組態，就可讓生產數據、設備狀態、視頻監控實時顯示在大屏上。
?展示本地設備和云設備的報警信息，實現設備報警實時監控，保證設備安全、穩定運行。
4. Haiwell（海為）PLC T系列PLC：
?24V DC供電,自帶16點輸入點，16個繼電器型輸出點支持2路高速脈沖輸入；
?最多可擴展至5個通訊串口，最大可擴展7個模塊。
三、實時監控畫面
海為觸摸屏儲罐運行參數設置現場畫面
海為云平臺抽油機運行狀態畫面

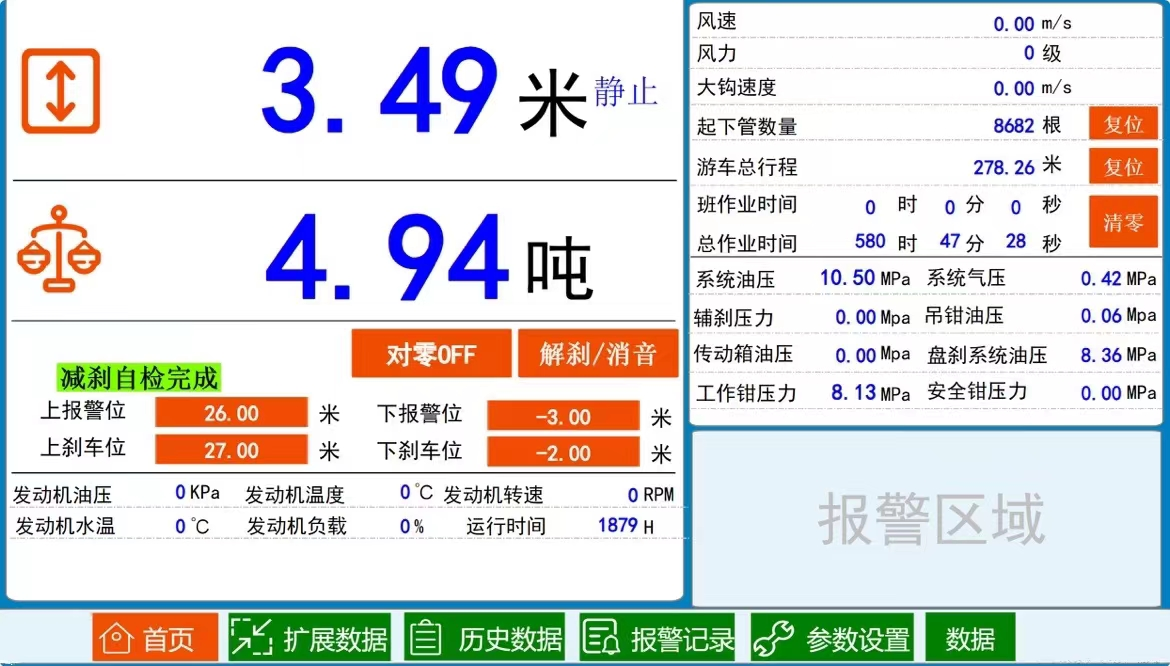

海為手機APP修井機工作狀態畫面
四、用戶工程設計分享
油氣回收裝置監控系統主畫面
油氣回收裝置監控系統運行參數設置畫面
油氣回收裝置監控系統手動調試畫面
五、部分程序
海為PLC通訊程序簡單，各類通訊協議都只需一條通訊指令即可完成通訊功能。本文特率為9600，資料格式為N,8,1，下面為Mod bus讀示例程序。
六、總結
1. 海為物聯終端支持海為云平臺，支持手機、平板、電腦等多端同步或異步訪問控制，操作性強；
2. Haiwell Cloud云服務讓遠程訪問安全可靠，讓訪問操作更加便捷；
3. 海為物聯終端可通過海為智聯中樞（TVBOX）讓多臺設備的數據進行簡單、準確、快速的交換，從而實際集中控制；
4. 支持多種開放性接口，支持接入數據庫服務器，輕松實現數據采集上報，對接ERP/MES第三方應用；
5. 海為云盒支持APN卡數據采集，輕松識別相應網絡，數據傳輸更加安全可靠。
6. 海為云報警功能，讓設備監控更加簡單，生產更加安全高效。
